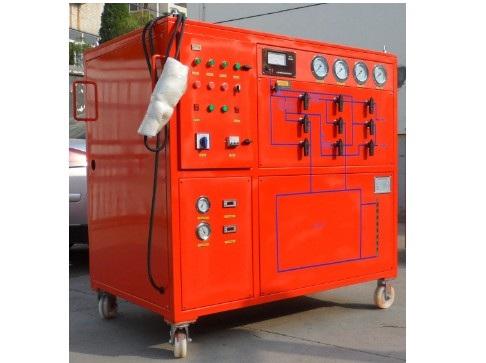

三级四级五级资质专用SF6气体回收装置设备组成部件优点:
(1)设计先进，功能齐全，结构合理，操作简洁明了。
(2)压缩系统:采用SF6专用封闭压缩机，无泄漏。
(3)抽真空系统采用旋片式真空泵，有自动防止返回油装置。
(4)净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
(5)装置电气系统三相电源自动确认、断相自动保护。
(6)装置控制系统采用新技术的SF6专用阀门
(7)贮存系统按用户要求配置80L贮液罐。
(8)设备采用移动式。
技术参数：
|
序号 |
指标名称及单位 |
|
|
|
1 |
电源AC |
V |
380（三项五线、相序自动转换） |
|
2 |
额定储气压力（20℃） |
MPa |
≤4 |
|
3 |
极限真空度 |
Pa |
≤10 |
|
4 |
装置真空度保持 |
Pa |
在133 Pa压力保持24h，真空度值上升＜400 Pa |
|
5 |
SF6压缩机 |
|
美优乐 |
|
6 |
压缩机抽气速率 |
m3/h |
7m³/h |
|
7 |
真空泵 |
|
2X-15 |
|
8 |
真空泵抽气速率 |
m3/h |
50 |
|
9 |
回收装置适应入口初压（20℃） |
MPa |
0~1.0 |
|
10 |
电气设备回收终压（20℃） |
MPa |
≤50 Kpa |
|
11 |
回收后气体油份控制 |
μg/g |
国产油分＜10 |
|
12 |
装置年漏气率 |
% |
＜1 |
|
13 |
装置连续无故障运转时间 |
h |
≥1000 |
|
14 |
累积无故障运转时间 |
h |
≥5000 |
|
15 |
噪声水平 |
dB(A) |
整机≤75 |
|
16 |
理论储液能力 |
KG |
50 |
|
17 |
冷冻液化压缩机 |
|
泰康 |
|
18 |
冷冻储罐 |
L |
50 |
|
19 |
回收后气体水分(PPM/V) |
PPM/V |
60 |
|
20 |
回收后气体油分(PPM/V) |
PPM/V |
10 |
|
21 |
干燥过滤方式 |
|
真空加热活化再生 |
|
22 |
充气初压(pa) |
pa |
≤133 |
|
23 |
充气终压(mpa) |
mpa |
0.8 |
|
24 |
充气速率（m³/h） |
m³/h |
≥5 |
|
25 |
气化方式 |
|
电加热自动温控 |
|
26 |
整车型式 |
|
手推移动式 |
|
27 |
外形尺寸 |
cm |
1450×810×1200 |
|
28 |
整机重量 |
kg |
约600 |
|
29 |
冷却方式 |
|
风冷 |
|
30 |
过滤系统 |
|
采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利 |
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
