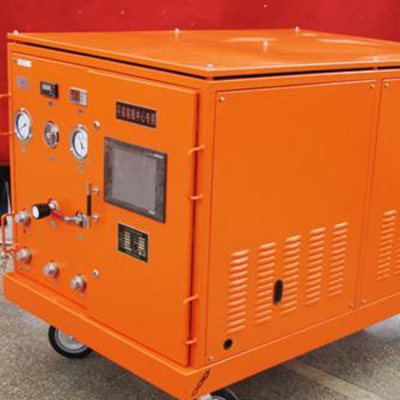

六氟化硫回收车SF6气体回收充放装置-扬州达瑞

 六氟化硫回收车SF6气体回收充放装置结构特征：

具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。

在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。

净化功能是在完成上述回收、充放功能时同步完成的。

系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。

系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。

装置功能

1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2. 对电器设备中的气体进行回收

3. 对回收和回充的SF6气体进行干燥、净化处理

4. 对SF6电器进行充气

5. 对电器中SF6气体进行压缩液态贮存

技术条件

1、形式:移动式、风冷式

2、工作原理

1) 使用压缩机高压冷凝液化SF6气体。

2) 热交换器辅助气体回收和回充

3) 充气时经缓冲-气体充入

3、主要性能及技术参数

1) 装置极限真空度≤133Pa(特别要求可≤5Pa)

2) 装置抽真空速率55m³/h

3) 装置充气初压力<133Pa(用户要求自定)
