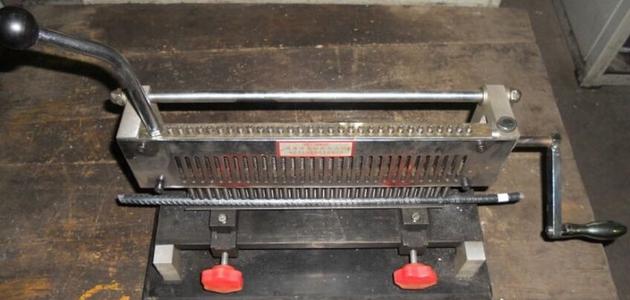

提供硬质冲头标距打点机测试范围

　1、提供硬质冲头标距打点机测试范围本方法规定了用于试样拉伸试验标定原始标距的硬质冲头标距打点机（简称标点机）的自校准的方法。　　　　
2、引用标准　　　　GB/T228《金属材料室温拉伸试验方法》　　　
3、硬质冲头标距打点机校准方法：　　　　用标点机在有一定光洁度的试样上打点。用已检定合格的计量器具对所有点之间进行测量，记录测量值，与标定的标距进行比较得出标定结果。　　　　
4、校准要求　　　　
4.1校准要量具　　　　用于测量标点间距离的量具应是经过法定检定部门检定的合格量具，应能到0.02mm。　　　　
4.2校准周期　　　　硬质冲头标距打点机每半年一次.　　　　
4.3校准人员　　　　校准工作由力学技术人员进行。　　　　硬质冲头标距打点机技术参数：　　 型号 YD—300A YD—350A YD—400A YD—500A 标距范围LO 5~300MM 10~350MM 10~400。。 10~500MM 等分点间距 5或10MM 10MM 10MM 适用试样规格 1~400MM 标距精度 ≤±0.5%（LO） 　　
5、标定程序：　　　　5.1用于标距打点的标点机应使用灵敏，硬质冲头标距打点机弹簧应能自由伸缩，打的点子应尽量细小。　　　　
5.2用于标定的试样应达到一定光洁度。　　　　
5.3标点机在试样上打的点应有一定大小规定。当点子直径大于1mm时该标点机应报废。可对打点机冲头进行修磨后重新使用，但应保证其冲头直径中心仍然处于相邻三点的中心。　　　　
5.4在进行标定时，测量两个点之间的距离应从一个点的中心到另一个点的中心。见下图（放大）。　　　　
5.5随意测定20个相邻点间之间的距离，记录数据。　　　　
5.6随意测定不相邻点间的距离。需要的规定如下：　　　　测定*点与间隔5个点之间的距离。然后测定第二个点与间隔5个点之间的距离。（第二个点与*个点间隔2个点）。依次类推直到整个点数完毕。记录每次的距离。　　　　硬质冲头标距打点机测定*个点与间隔10个点之间的距离。硬质冲头标距打点机然后测定第二个点与间隔10个点之间的距离。（第二个点与*个点间隔5个点）。依次类推直到整个点数完毕。记录每次的距离。　　　　测定*个点与间隔15个点之间的距离。然后测定第二个点与间隔15个点之间的距离。（第二个点与*个点间隔7个点）。依次类推直到整个点数完毕。记录每次的距离。　　　　测定*个点与间隔20个点之间的距离。然后测定第二个点与间隔20个点之间的距离。（第二个点与*个点间隔10个点）。依次类推直到整个点数完毕。记录每次的距　　　　
5.7任意一次测定的数据与规定数据的相对误差不能超过±1.0%。
